WERKZEUGE

Auf dieser Seite finden Sie:

.







Handwickelgerät

Mit dem Handwickelgerät lassen sich die  kaltverarbeitbaren Bänder wendelartig um Rohre und Bögen wickeln. Unser Handwickelgerät ermöglicht Ihnen eine gleichmäßige Wickelspannung und die Einhaltung der vorgeschriebenen Überlappungsbreite.
Anwendbar ist das Handwickelgerät an geraden Rohren und Rohrbögen von Pipelines wie auch zur Schweißnahtumhüllung von mit Kunststoffen umhüllten Stahlrohren ab DN 200.
Für Rohrdurchmesser > 500 mm empfehlen wir die Verwendung von Verlängerungsarmen.

densomat

Bestell-Nummer

11 061 0001

Kontaktieren Sie uns. Wir stehen gerne jederzeit für Rückfragen zur Verfügung!








.





Winkelmessgerät

Dieses universelle Winkelmessgerät besitzt eine Digitalanzeige und ist für vielseitige Anwendungen einsetzbar.
Seitliche LCD - Anzeige, Ziffern 12 mm hoch , Anzeige in 0,1° Schritten, horizontale- und vertikale- Libelle, 9 Volt Blockbatterie

Winkelmessgert

Bestell-Nummer

Schenkel [mm]

Gewicht [kg]
71 020 0030 367 0,9
71 020 0031 517 1,0
71 020 0032 767 1,2
71 020 0033 1067 1,7

Sondergrößen? Fragen Sie uns an!

.





Magnetwasserwaage

Diese Magnetwasserwaage aus gezogenem Leichtmetallprofil, ist silberfarbig eloxiert, besitzt tonnenförmige horizontale- und vertikale- Libellen aus bruchfestem Acrylglas, welcher fest in den Wasserwaagenkörper eingeklebt ist.
In den Auflageflächen sind je nach Länge der Wasserwaage eine unterschiedliche Anzahl der besonders stark haftenden Magneten eingebaut, welche guten Halt der Wasserwaage an allen magnetischen Flächen auch an lackierten und runden Gegenständen gerantieren.
Genauigkeit: mind. 0,5 mm/m = 0,029° (in Normallage)

Magnetwasserwaage

Bestell-Nummer

Länge [mm]
71 000 0021 250
71 000 0022 300
71 000 0023 400
71 000 0024 600
71 000 0025 800
71 000 0026 1000
71 000 0027 1200
71 000 0028 1500
71 000 0029 1800
71 000 0030 2000

Sondergrößen? Fragen Sie uns an!



.





Flanschenwasserwaage

Dieses Flanschenwasserwaage ist mit verstellbarer Winkelmeserlibelle und verschiebbaren Passbolzen ausgestattet.
Winkel und Neigung sind ohne umzurechnen leicht einstell- und ablesbar.

Lieferbar in drei Ausführungen:

-Typ 1: Für Flanschloch-Abstand 35 - 190 mm

-Typ 1a: Für Flanschloch-Abstand 35 - 190 mm mit Haftmagneten für den Einsatz als Neigungswasserwaage

-Typ 2: Für Flanschloch-Abstand 35 - 290 mm

Flanschenwasserwaage

Bestell-Nummer

Typ

Gewicht [kg]
71 021 0009 1 0,30
71 021 A009 1a 0,32
71 022 0009 2 0,35

Sondergrößen? Fragen Sie uns an!



.





Neigungswasserwaage

Diese Neigungswasserwaage ist für den sicheren Halt mit magnetischen Auflageflächen ausgerüstet.
Winkel und Neigung sind ohne umzurechnen leicht einstell- und ablesbar.

neigungswasserwaage

Bestell-Nummer

71 020 010



.

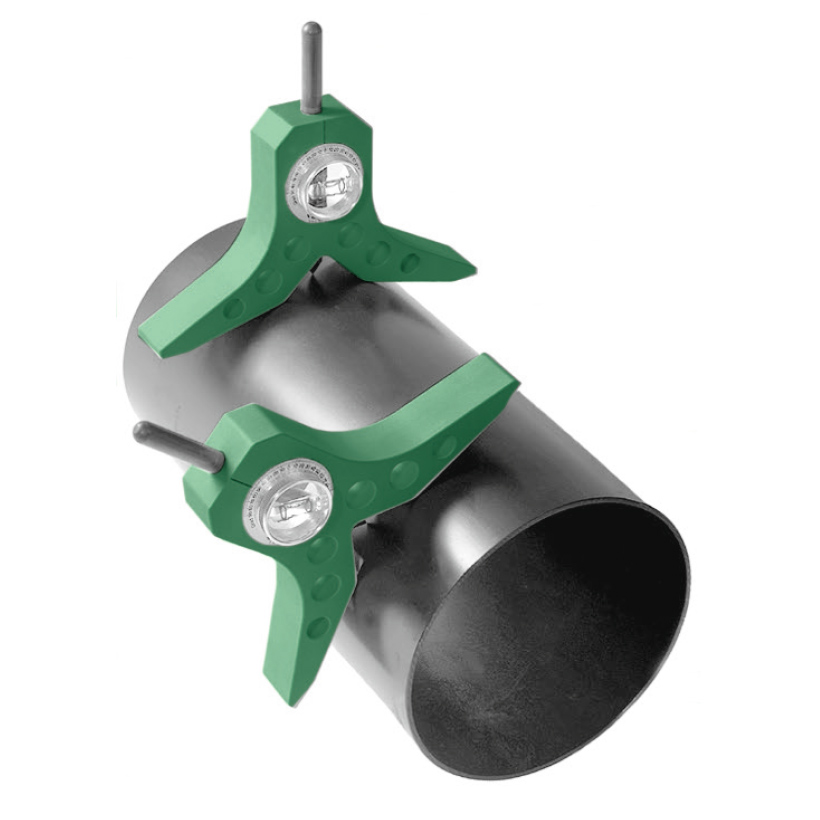

Zentrierkörner

Mit Gradeinstellung und Winkelmesserlibelle.
Für einen Rohrbereich von 12 - 1000 mm geeignet.

zentrierkoerner

Bestell-Nummer

71 020 011





.





Umfangband - Circometer

Zum Messen des des Durchmessers mit oberer Durchmesser-Teilung und gleichzeitigem Messen des Umfangs mit unterer Millimeter-Teilung.
Beide Teilungen ablesbar mit 1/10 mm Nonius.
Hergestellt aus Edelstahl.

Umfangband

Bestell-Nummer

Umfang [mm]

Durchmesser [mm]
71 000 C011 60 - 950 20 - 300
71 000 C012 60 - 2200 20 - 700
71 000 C013 60 - 3780 20 - 1200
71 000 C014 60 - 4720 20 - 1500
71 000 C015 60 - 5980 20 - 1900
71 000 C016 60 - 7540 20 - 2400
71 000 C017 60 - 8500 20 - 2700
71 000 C018 60 - 9760 20 - 3100
71 000 C019 60 - 11310 20 - 3600

Sondergrößen? Fragen Sie uns an!

.





Anreißbänder magnetisch/nicht magnetisch

Anreißbänder sind in einer magnetischen, als auch nicht magnetischen Ausführung lieferbar und können als Lineal oder rechter Winkel genutzt werden.

anreissband magnetisch1

Bestell-Nummer

Rohr DN [mm]

Rohr DN [Zoll]
71 006 M004 100 4
71 006 M006 150 6
71 006 M012 300 12
71 006 M018 450 18
71 006 M024 600 24
71 006 M036 900 36
71 006 M048 1200 48

 Sondergrößen? Fragen Sie uns an!



.





Spalteisen, Space-Eisen

Das Spalteisen wird für das exakte Vorrichten des Luftspaltes zwischen den Rohren. Das Spalteisen ist keilförmig und kann einen schmaleren oder breiteren Luftspalt erzeugen.
Zwei Ausführungen sind lieferbar.

SpaceEisen

Bestell-Nummer

Maße B x H x L [mm]

Gewicht [g]
71 020 0030 26 x 7 x 240 310
71 020 0031 50 x 5 x 250 460

 Sondergrößen? Fragen Sie uns an!



.

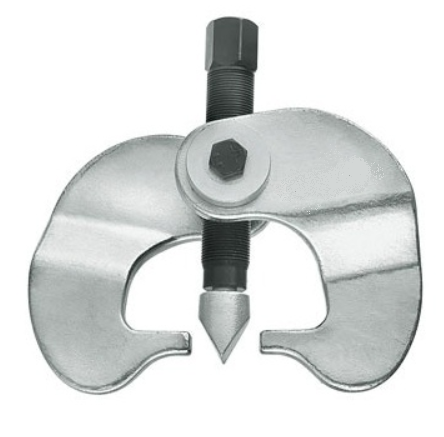

Flanschentreiber

Zum schnellen und sicheren Trennen der Flanschverbindungen von Rohrleitungen während Wartungsarbeiten. Paarweiser Einsatz.
Von DN 80 - 250 mm
Auch hydraulische Flanschentreiber sind auf Wunsch lieferbar, fragen Sie uns an!

Bild Flanschentreiber

Bestell-Nummer

71 000 0002

Sondergrößen? Fragen Sie uns an!

.





Bürsten für die Schweißnahtbearbeitung

Der Einsatz von Stahlbürsten zur Schweißnahtbearbeitung (Entfernen von Schweißschlacke und Schweißnahtperlen) ist kostensparend und heutzutage nicht mehr wegzudenken.
Dabei ist unbedeutend, ob es sich um die Verwendung von Cellulose oder basischen Elektroden handelt.
Ganz gleich welche Bürstenarbeiten vollzogen werden, diese Pipelinebürsten versprechen kurze Standzeiten der Rohrleitung, optimalen Bürsteffekt und sicheres Arbeiten.

Brsten

Bestell-Nummer

Maße Ø x B [mm]

Draht [mm]

Bohrung [mm]
Gezopfte Rundbürsten
71 003 1115 115 x 6 0,5 22,2
71 003 1125 125 x 6 0,5 22,2
71 003 1150 150 x 6 0,5 22,2
71 003 1178 178 x 6 0,5 22,2
71 004 1115 115 x 12 0,5 22,2
71 004 1125 125 x 10 0,5 22,2
71 004 1150 150 x 13 0,5 22,2
71 004 1178 178 x 13 0,5 22,2
Kunststoffgebundene Rundbürsten
71 K03 1150 150 x 6 0,5 22,2
71 K03 1178 178 x 6 0,5 22,2
Topfbürsten Gewinde
71 T03 1065 Ø 65 0,5 M14
71 T03 1090 Ø 90 0,5 M14
71 T03 1150 Ø 150 0,5 M14

 Sondergrößen? Fragen Sie uns an!



.





Rohrreinigungsbürsten

Die Bürste mit Stahlbesatz ist für das Entfernen von Verkrustungen und das Reinigen von Gas-, Wasser-, und sonstigen Rohren geeignet.
Die Bürste mit Elastonbesatz ist für die Endreinigung vorgesehen.

Rohrreinnigungsbrste



kanalbuerste

Bestell-Nummer

Maße Ø x L [mm]

Besatz
11 B34 0080 80 x 100 Elaston
11 S34 0080 80 x 100 Stahl
11 B34 0100 100 x 100 Elaston
11 S34 0100 100 x 100 Stahl
11 B34 0150 150 x 150 Elaston
11 S34 0150 150 x 150 Stahl
11 B34 0200 200 x 200 Elaston
11 S34 0200 200 x 200 Stahl
11 B34 0250 250 x 230 Elaston
11 S34 0250 250 x 230 Stahl
11 B34 0300 300 x 230 Elaston
11 S34 0300 300 x 230 Stahl
11 B34 0350 350 x 230 Elaston
11 S34 0350 350 x 230 Stahl
11 B34 0400 400 x 230 Elaston
11 S34 0400 400 x 230 Stahl
11 B34 0500 500 x 230 Elaston
11 S34 0500 500 x 230 Stahl
11 B34 0600 600 x 230 Elaston
11 S34 0600 600 x 230 Stahl

 Sondergrößen? Fragen Sie uns an!



.





Schweißnahtabdeckmatten / Rohrleitungsbaumatten

Verlangsamen das Auskühlen der Schweißnähte von Rohrleitungen und schützen vor Feuchtigkeit direkt nach dem Schweißgang.
Hitzeschutz bis 700°C durch Herstellung der Schweißnahtabdeckmatte aus Thermoglasgewebe und einem Regenschutz aus Kunststoff.

Abdeckmatte

Bestell-Nummer

Rohr DN [mm]

Maße L x B  [mm]

Hitzebeständig bis [°C]
11 056S 0203 200 800 x 250 700
11 056S 0303 300 1100 x 250 700
11 056S 0403 400 1400 x 250 700
11 056S 0503 500 1700 x 500 700
11 056S 0603 600 2100 x 500 700
11 056S 0703 700 2400 x 500 700
11 056S 0803 800 2700 x 500 700
11 056S 0903 900 3000 x 500 700
11 056S 1003 1000 3300 x 500 700
11 056S 1103 1100 3600 x 500 700
11 056S 1203 1200 4000 x 500 700
11 056S 1303 1300 4300 x 500 700
11 056S 1403 1400 4600 x 500 700

 Sondergrößen? Fragen Sie uns an!



.





Spritzschutzdecken

Bewährt gegen Funkenflug, Schweißspritzer und Schweißperlen von 600°C bist 1300°C. Konfektionierbar in allen Maßen.
Toxikologisch unbedenklich, da asbestfrei, außerdem schnitt-, schiebe- und scherfest mit besten Wärmedämmwerten.

Spritzschutzdecken

Bestell-Nummer

Maße L x B  [mm]

Hitzebeständig bis [°C]
11 055 S112 1000 x 2000 600
11 055 S122 2000 x 2000 600
11 055 S123 2000 x 3000 600
11 055 S212 1000 x 2000 850
11 055 S222 2000 x 2000 850
11 055 S223 2000 x 3000 850
11 055 S412 1000 x 2000 1150
11 055 S422 2000 x 2000 1150
11 055 S423 2000 x 3000 1150
11 055 S590 900 x 2000 1300
11 055 S522 1800 x 2000 1300
11 055 S523 1800 x 3000 1300

 Sondergrößen? Fragen Sie uns an!
