Auf dieser Seite finden Sie:

.





Leckprüfgeräte

Mit unserer ölfreien Vakuumpumpe der NTP-Serie  können alle herkömmlichen Vakuumglocken ausreichend evakuiert werden. Mittels eines schaumbildenden Mittels werden unter dem Sichtglas der Vakuumglocke und dem erzeugtem Vakuum kleinste Fehler in der Schweißnaht sichtbar. Durch das Vakuum bildet sich bei Fehlern Blasen und zeigen somit Undichtigkeiten an.



Zur Dichtheitsprüfungen von:

-Schweißnähten an Behältern
-Schweißnähten an Rohrleitungen
-Schweißbahnen aus PVC
-Schweißnähten an Blechkonstruktionen
-vielen weiteren geschweißten Verbindungen

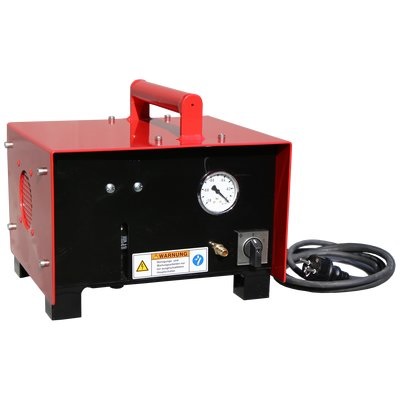

vakuumlecksuchgeraet tp 6

vakuumlecksuchgeraet tp 8

Typ

NTP-6

NTP-8

Bestell-Nummer 11 071 0108 11 071 0106
Saugleistung [m3/h] 6,0 8,0
Unterdruck [mbar] ca. - 850 ca. - 850
Elektromotor [kW] 0,35 0,35
Frequenz [Hz] 50 50

Sonderanforderung? Fragen Sie uns an!







.





Rundnaht - Vakuumglocke

Vakuumglocken bestehen aus einer bruchstabilen Sichtscheibe, welche in ein Profilgummi eingefasst und mit einer speziellen Weichgummidichtung versehen sind.
Zur Evakuierung der Vakuumglocke dient ein frei drehbares Ventil mit konischem Schlauchstutzen ½".
Die Vakuumglocken sind mit einem Vakuummeter ausgesattet, um die Fehlbeurteilung aufgrund falschen Prüfvakuums auszuschließen.

vakuumglocke rundnaht

Bestell-Nummer

Maße [mm]

11 063 0025 DN 25
11 063 0032 DN 32
11 063 0040 DN 40
11 063 0050 DN 50
11 063 0065 DN 65
11 063 0080 DN 80
11 063 0100 DN 100
11 063 0125 DN 125
11 063 0150 DN 150
11 063 0200 DN 200
11 063 0250 DN 250
11 063 0300 DN 300
11 063 0350 DN 350
11 063 0400 DN 400
11 063 0450 DN 450
11 063 0500 DN 500
11 063 0550 DN 550
11 063 0600 DN 600
11 063 0700 DN 700
11 063 0800 DN 800
11 063 0900 DN 900
11 063 1000 DN 1000
11 063 1100 DN 1100
11 063 1200 DN 1200
11 063 1300 DN 1300
11 063 1400 DN 1400
11 063 1500 DN 1500
11 063 1600 DN 1600

Sondergrößen? Fragen Sie uns an!



.





Stumpfnaht - Vakuumglocke

Vakuumglocken bestehen aus einer bruchstabilen Sichtscheibe, welche in ein Profilgummi eingefasst und mit einer speziellen Weichgummidichtung versehen sind.
Zur Evakuierung der Vakuumglocke dient ein frei drehbares Ventil mit konischem Schlauchstutzen ½".
Die Vakuumglocken sind mit einem Vakuummeter ausgesattet, um die Fehlbeurteilung aufgrund falschen Prüfvakuums auszuschließen.

vakuumglocke fuer stumpfnaehte

Bestell-Nummer

Maße [mm]

11 065 0050 DN 50
11 065 0060 DN 60
11 065 0070 DN 70

Sondergrößen? Fragen Sie uns an!





.





Runde - Vakuumglocke

Vakuumglocken bestehen aus einer bruchstabilen Sichtscheibe, welche in ein Profilgummi eingefasst und mit einer speziellen Weichgummidichtung versehen sind.
Zur Evakuierung der Vakuumglocke dient ein frei drehbares Ventil mit konischem Schlauchstutzen ½".
Die Vakuumglocken sind mit einem Vakuummeter ausgesattet, um die Fehlbeurteilung aufgrund falschen Prüfvakuums auszuschließen.

vakuumglocke zylindrisch

Bestell-Nummer

Durchmesser [mm]

11 069 0125 ca. 125
11 069 0250 ca. 250
11 069 0400 ca. 400

Sondergrößen? Fragen Sie uns an!





.





90° - Kehlnaht - Vakuumglocke

Vakuumglocken bestehen aus einer bruchstabilen Sichtscheibe, welche in ein Profilgummi eingefasst und mit einer speziellen Weichgummidichtung versehen sind.
Zur Evakuierung der Vakuumglocke dient ein frei drehbares Ventil mit konischem Schlauchstutzen ½".
Die Vakuumglocken sind mit einem Vakuummeter ausgesattet, um die Fehlbeurteilung aufgrund falschen Prüfvakuums auszuschließen.

vakuumglocke fuer kehlnaehte

Rundkehlnaht

Bestell-Nummer

Länge [mm]

Für Behälter-Ø [mm]

11 680 2250 500 Ø2250, 2000 - 2600
11 680 2880 500 Ø2800, 2500 - 3200
11 680 3450 600  Ø3450, 3100 - 3850
11 680 4050 600 Ø4050, 3600 - 4600
11 680 4900 600 Ø4900, 4250 - 5850
11 680 6500 700 Ø6500, 5400 - 8300
11 680 8750 700 Ø8750, 8000 - 10500
11 681 5000 700 Ø15000, ab 10000

Gerade Ausführung für kastenförmige Behälter

11 066 0050 500
11 066 0060 600
11 066 0075 750

Sondergrößen? Fragen Sie uns an!

Ecknaht-, Überlappnaht- sowie quadratische- und rechteckige- Vakuumglocken mit beliebiger Anpassung an ihre Geometrie sind auf Anfrage verfügbar!

Kontaktieren Sie uns. Wir stehen gerne jederzeit für Rückfragen zur Verfügung!
