    Rohraußenzentrierung hydraulisch

    Bis zu 90% der Wurzellage können geschweißt werden, dies wird durch die weit ausgesparten Brücken ermöglicht.
    Der Kantenversatz wird durch das Eintreiben des Spalteisens unter die schräg angefasten Brücken beseitigt.
    Der NELKE-Hydraulikzylinder arbeitet in allen Lagen und kann bei allen Größen verwendet werden.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    hydraulick cage clamp with hydr jack

    Hydraulikzylinder AHZ

    Bestell-Nr.
    ohne
     Hydraulik-
    zylinder

    DN [mm/Zoll]

    DA Rohr [mm]

    11 001 0323 300/12" 323,9
    11 001 0355 350/14" 355,6
    11 001 0406 400/16" 406,9
    11 001 0457 450/18" 457,0
    11 001 0508 500/20" 508,0
    11 001 0610 600/24" 610,0
    11 001 0711 700/28" 711,0
    11 001 0762 750/30" 762,0
    11 001 0813 800/32" 813,0
    11 001 0864 850/34" 864,0
    11 001 0914 900/36" 914,0
    11 001 1016 1000/40" 1016,0
    11 001 1067 1050/42" 1067,0
    11 001 1118  1100/44"  1118,0
    11 001 1220  1200/48" 1220,0
    11 001 1320  1300/52" 1320,0
    11 001 1420  1400/56" 1420,0
    11 001 1520  1500/60" 1520,0
    11 001 1620  1600/64" 1620,0
    11 001 1720  1700/68" 1720,0
    11 001 1820  1800/72" 1820,0
    11 001 2020  2000/80" 2020,0
    passender Hydraulikzylinder (für alle Durchmesser geeignet)
    11 010 5000 Typ: AHZ-5.4
    passender Ratschenkörper mit Handratsche  (für alle Durchmesser geeignet)
    11 010 500R Rato 5.0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung schwere Ausführung - Heavy Duty HD

    Die Außenzentrierungen in der schweren Ausführung besitzen einen eingebauten Hydraulikheber und gebogene Brücken (Omega-Brücken) für den perfekten Zugang und Freiheit beim Schweißen.
    Der 10-Tonnen Hydraulikzylinder ist mit einer Feststellvorrichtung ausgestattet und wird nach dem Anpressen mit einem Ring auf der Trapezgewinde-Kolbenstange gegen das Gehäuse gesichert.
    Der Zylinder soll in der senkrechten Position eingesetzt werden.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Außenzentrierung schwer hydraulisch schweißen

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 SK1 0406 400/16" 406,9
    11 SK1 0457 450/18" 457,0
    11 SK1 0508 500/20" 508,0
    11 SK1 0610 600/24" 610,0
    11 SK1 0711 700/28" 711,0
    11 SK1 0762 750/30" 762,0
    11 SK1 0813 800/32" 813,0
    11 SK1 0864 850/34" 864,0
    11 SK1 0914 900/36" 914,0
    11 SK1 1016 1000/40" 1016,0
    11 SK1 1067 1050/42" 1067,0
    11 SK1 1118  1100/44"  1118,0
    11 SK1 1220  1200/48" 1220,0
    11 SK1 1320  1300/52" 1320,0
    11 SK1 1420  1400/56" 1420,0
    11 SK1 1520  1500/60" 1520,0
    11 SK1 1620  1600/64" 1620,0

    Sondergrößen? Fragen Sie uns an!



     .





    Rohraußenzentrierung superschwer - Super Heavy Duty SHD

    Die Außenzentrierungen in der superschweren Ausführung besitzen einen eingebauten Hydraulikheber und Brücken mit Druckschrauben für die perfekte Zentrierung und Freiheit beim Schweißen.
    Circa 90% der Wurzellage können ohne lösen der Zentrierung verschweißt werden. Die Ringe und Brücken bestehen aus hochwertigem Stahl, konzipiert für das verschweißen von dickwandigen Rohren.
    Der Kantenversatz wird mittels der Druckschrauben oder durch einen Keil, welcher unter die Zentrierbrücken gelegt wird, beseitigt.
    Der 20 Tonnen Zylinder soll in senkrechter Position eingesetzt werden.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    SHD 1

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 SHD 0406 400/16" 406,9
    11 SHD 0457 450/18" 457,0
    11 SHD 0508 500/20" 508,0
    11 SHD 0610 600/24" 610,0
    11 SHD 0711 700/28" 711,0
    11 SHD 0762 750/30" 762,0
    11 SHD 0813 800/32" 813,0
    11 SHD 0864 850/34" 864,0
    11 SHD 0914 900/36" 914,0
    11 SHD 1016 1000/40" 1016,0
    11 SHD 1067 1050/42" 1067,0
    11 SHD 1118  1100/44"  1118,0
    11 SHD 1220  1200/48"  1220,0
    11 SHD 1320  1300/52" 1320,0
    11 SHD 1420  1400/56" 1420,0
    11 SHD 1520  1500/60" 1520,0
    11 SHD 1620  1600/64" 1620,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Fallnaht

    Ohne die Zentrierung zu lösen, ist es möglich die gesamte Wurzellage einzubringen.
    Die überdimensionierte Spindel garantiert, dass auch unrunde Rohre einwandfrei zentriert werden können.
    Die NELKE-Fallnaht-Zentrierungen bieten eine stabile Bauweise und sind zusätzlich verzinkt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Zentrierung Fallnaht schweißen zentrieren runden nelke verzinkt

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 002 0088 80/3,5" 88,9
    11 002 0108 100/4" 108,0
    11 002 0114 100/4" 114,3
    11 002 0133 125/5" 133,0
    11 002 0139 125/5" 139,7
    11 002 0159 150/6" 159,0
    11 002 0168 150/6" 168,3
    11 002 0219 200/8" 219,1
    11 002 0273 250/10" 273,0
    11 002 0323 300/12" 323,9
    11 002 0355 350/14" 355,6
    11 002 0406 400/16" 406,9
    11 002 0457 450/18" 457,0
    11 002 0508 500/20" 508,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Fallnaht - Zangenform

    Ohne die Zentrierung zu lösen, ist es möglich die gesamte Wurzellage einzubringen.
    Die überdimensionierten Bügel garantieren, dass auch unrunde Rohre einwandfrei zentriert werden können.
    Die NELKE-Fallnaht-Zentrierungen in Zangenform bieten eine stabile Bauweise und sind zusätzlich verzinkt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Fallnahtzange

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 002 0033 25/1" 33,7
    11 002 0042 32/1 ¼" 42,4
    11 002 0048 40/1 ½" 48,3
    11 002 0060 50/2" 50/2"
    11 002 0076 65/2 ½" 76,1

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Mechanisch - Leicht

    Nur für das Heftern geeignet. Über den Exzenter werden beide Rohrenden mittels Stegen gespannt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    AZ mechleicht

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 003 0088 80/3,5" 88,9
    11 003 0114 100/4" 114,3
    11 003 0125 125/5" 133,0
    11 003 0168 150/6" 168,3
    11 003 0219 200/8" 219,1
    11 003 0273 250/10" 273,0
    11 003 0323 300/12" 323,9
    11 003 0355 350/14" 355,6
    11 003 0406 400/16" 406,9
    11 003 0457 450/18" 457,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Mechanisch - Mittelschwer DN100 - DN1200

    Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage einzubringen, ohne die Zentrierung zu lösen.
    Die Druckschrauben helfen deformierte Rohre so auszurichten, dass ein bündiges Heften möglich wird.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    AZ mechMS

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 004 0114 100/4" 114,3
    11 004 0125 150/6" 159,0
    11 004 0168 150/6" 168,3
    11 004 0219 200/8" 219,1
    11 004 0273 250/10" 273,0
    11 004 0323 300/12" 323,9
    11 004 0355 350/14" 355,6
    11 004 0406 400/16" 406,9
    11 004 0457 450/18" 457,0
    11 004 0508 500/20" 508,0
    11 004 0610 600/24" 610,0
    11 004 0711 700/28" 711,0
    11 004 0762 750/30" 762,0
    11 004 0813 800/32" 813,0
    11 004 0914 900/36" 914,0
    11 004 1016 1000/40" 1016,0
    11 004 1067 1050/42" 1067,0
    11 004 1118 1100/44" 1118,0
    11 004 1220 1200/48" 1220,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Mechanisch - Mittelschwer DN600 - DN1600 NO TACK

    Die weit ausgesparten Brücken (Omega-Brücken) ermöglichen es, bis zu 80% der Wurzellage einzubringen, ohne die Zentrierung zu lösen.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    AZ mechMSNOTACK

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 N04 0610 600/24" 610,0
    11 N04 0711 700/28" 711,0
    11 N04 0762 750/30" 762,0
    11 N04 0813 800/32" 813,0
    11 N04 0864 850/34" 864,0
    11 N04 0914 900/36" 914,0
    11 N04  1016 1000/40" 1016,0
    11 N04 1067 1050/42" 1067,0
    11 N04 1118  1100/44"  1118,0
    11 N04 1220  1200/48" 1220,0
    11 N04 1320  1300/52" 1320,0
    11 N04 1420  1400/56" 1420,0
    11 N04  1520  1500/60" 1520,0
    11 N04 1620  1600/64" 1620,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Mechanisch - Edelstahl

    Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage einzubringen, ohne die Zentrierung zu lösen.
    Die Druckschrauben helfen deformierte Rohre so auszurichten, dass ein bündiges Heften möglich wird. Die Zentrierung ist gefertigt aus Edelstahl.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

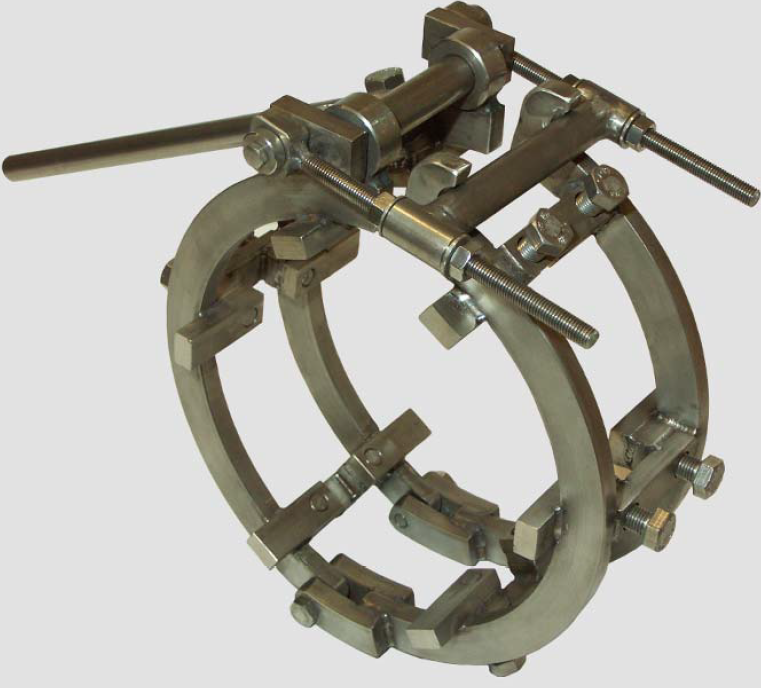

    AZ mech edelstahl

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 E04 0114 100/4" 114,3
    11 E04 0125 150/6" 159,0
    11 E04 0168 150/6" 168,3
    11 E04 0219 200/8" 219,1
    11 E04 0273 250/10" 273,0
    11 E04 0323 300/12" 323,9
    11 E04 0355 350/14" 355,6
    11 E04 0406 400/16" 406,9
    11 E04 0457 450/18" 457,0
    11 E04 0508 500/20" 508,0
    11 E04 0610 600/24" 610,0
    11 E04 0711 700/28" 711,0
    11 E04 0762 750/30" 762,0
    11 E04 0813 800/32" 813,0
    11 E04 0914 900/36" 914,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Mechanisch - Semi-Edelstahl

    Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage einzubringen, ohne die Zentrierung zu lösen.
    Die Druckschrauben helfen deformierte Rohre so auszurichten, dass ein bündiges Heften möglich wird. Die Zentrierung ist gefertigt aus Stahl, die Rohrkontaktpunkte, sowie die Schrauben sind aus Edelstahl.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    AZmechsemi edelstahl

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 ES4 0114 100/4" 114,3
    11 ES4 0125 150/6" 159,0
    11 ES4 0168 150/6" 168,3
    11 ES4 0219 200/8" 219,1
    11 ES4 0273 250/10" 273,0
    11 ES4 0323 300/12" 323,9
    11 ES4 0355 350/14" 355,6
    11 ES4 0406 400/16" 406,9
    11 ES4 0457 450/18" 457,0
    11 ES4 0508 500/20" 508,0
    11 ES4 0610 600/24" 610,0
    11 ES4 0711 700/28" 711,0
    11 ES4 0762 750/30" 762,0
    11 ES4 0813 800/32" 813,0
    11 ES4 0914 900/36" 914,0

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Doppelklemme

    Schnelles, genaues Zentrieren und Spannen mit automatischem Durchmesserausgleich auf einer gemeinsamen Mittellinie. Die Spannarme sind auch aus Edelstahl lieferbar.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Doppelklemmen

    Bestell-Nummer

    Spannbereich [mm]

    Gewicht [kg]

    11 003 000A 10 - 70 2,1
    11 003 000B 40 - 140 5,9
    11 003 000C 75 - 330 26

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrschnellspanner

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus verzinktem Stahl oder aus Edelstahl.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Rohrschnellspanner

    Bestell-Nummer

    Spannbereich [mm]

    Gewicht [kg]

    11 RSS 000A 20 - 90 1,4
    11 RSS 000B 50 - 150 3,0
    11 RSS 000C 125 - 225 6,8
    11 RSS 007C 90 - 190 3,3
    11 RSS 000D 225 - 370 8,7

    Edelstahl Bestell-Nummer

    Spannbereich [mm]

    Gewicht [kg]

    11 RSS E00A 20 - 90 1,4
    11 RSS E00B 50 - 150 3,0
    11 RSS E00C 125 - 225 6,8
    11 RSS E07C 90 - 190 3,3
    11 RSS E00D 225 - 370 8,7

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrzentrierketten Leichte Ausführung, einfach Kette

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    Rohrzentrierketten

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 015 L150 150 / 6" 168,3
    11 015 L200 200 / 8" 219,1
    11 015 L250 250 / 10" 273,0
    11 015 L300 300 / 12" 323,9
    11 015 L350 350 / 14" 355,6
    11 015 L400 400 / 16" 406,0
    11 015 L0CS passendes Spannschloss

    Edelstahl Bestell-Nummer

    DN [mm/Zoll]

    DA [mm]

    11 015 E150 150 / 6" 168,3
    11 015 E200 200 / 8" 219,1
    11 015 E250 250 / 10" 273,0
    11 015 E300 300 / 12" 323,9
    11 015 E350 350 / 14" 355,6
    11 015 E400 400 / 16" 406,0
    11 015 E0CS passendes Spannschloss

     Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrzentrierketten Mittelschwere Ausführung, einfach Kette

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    eKetteMS

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 015 M200 200 / 8" 219,1
    11 015 M250 250 / 10" 273,0
    11 015 M300 300 / 12" 323,9
    11 015 M350 350 / 14" 355,6
    11 015 M400 400 / 16" 406,0
    11 015 M500 500 / 20" 508,0
    11 015 M600 600 / 24" 610,0
    11 015 M0CS passendes Spannschloss

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrzentrierketten Mittelschwere Ausführung, doppel Kette

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    dKetteMS

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 D15 0300 300 / 12" 323,9
    11 D15 0400 400 / 16" 406,0
    11 D15 0500 500 / 20" 508,0
    11 D15 0600 600 / 24" 610,0
    11 D15 0700 700 / 28" 711,0
    11 D15 0800 800 / 32" 813,0
    11 D15 0900 900 / 36" 914,0
    11 D15 1000 1000 / 40" 1016,0
    11 D15 1100 1100 / 44" 1118,0
    11 D15 1200 1200 / 48" 1220,0
    11 D15 1300 1300 / 52" 1320,0
    11 D15 1400 1400 / 56" 1420,0
    11 D15 1500 1500 / 60" 1520,0
    11 D15 1600 1600 / 64" 1620,0
    11 D15 M0CS passendes Spannschloss

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrzentrierketten Schwere Ausführung, einfach Kette

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    eKetteschwer

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 016 0300 300 / 12" 323,9
    11 016 0400 400 / 16" 406,0
    11 016 0500 500 / 20" 508,0
    11 016 0600 600 / 24" 610,0
    11 016 0700 700 / 28" 711,0
    11 016 0800 800 / 32" 813,0
    11 016 0900 900 / 36" 914,0
    11 016 1000 1000 / 40" 1016,0
    11 015 M0CS passendes Spannschloss

    Sondergrößen? Fragen Sie uns an!



    .





    Rohraußenzentrierung Rohrzentrierketten Schwere Ausführung, doppel Kette

    Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
    Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
    Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
    Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.

    dKetteschwer

    Bestell-Nummer

    DN [mm/Zoll]

    DA Rohr [mm]

    11 D16 0300 300 / 12" 323,9
    11 D16 0400 400 / 16" 406,0
    11 D16 0500 500 / 20" 508,0
    11 D16 0600 600 / 24" 610,0
    11 D16 0700 700 / 28" 711,0
    11 D16 0800 800 / 32" 813,0
    11 D16 0900 900 / 36" 914,0
    11 D16 1000 1000 / 40" 1016,0
    11 D16 1100 1100 / 44" 1118,0
    11 D16 1200 1200 / 48" 1220,0
    11 D16 1300 1300 / 52" 1320,0
    11 D16 1400 1400 / 56" 1420,0
    11 D16 1500 1500 / 60" 1520,0
    11 D16 1600 1600 / 64" 1620,0
    11 D15 M0CS passendes Spannschloss

    Sondergrößen? Fragen Sie uns an!
